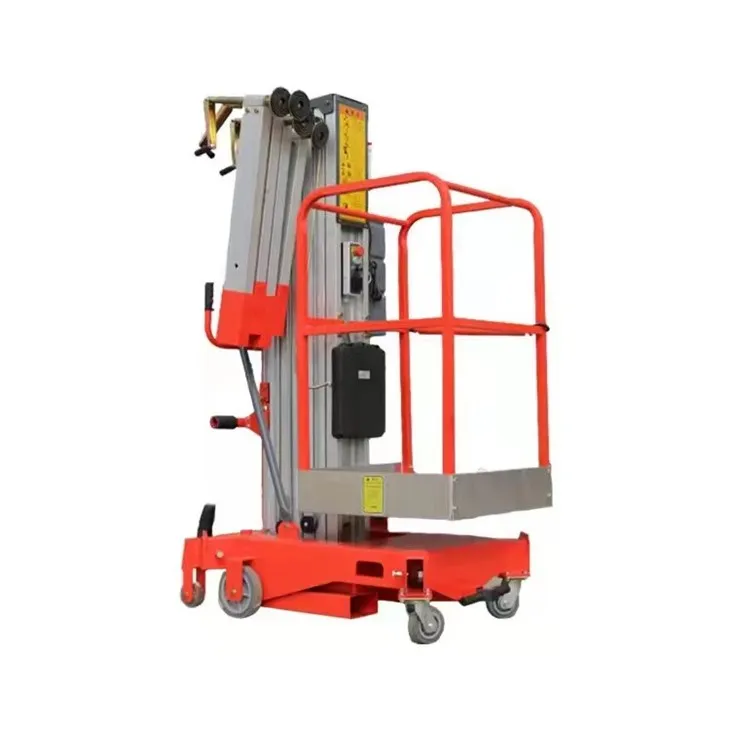

Teastaíonn pleanáil chúramach chun feidhmiúlacht, sábháilteacht agus éascaíocht chothabhála a chinntiú chun leagan amach na gcomhpháirteanna a dhearadh sa bhosca rialaithe leictreach de ardaitheoir fear amháin. Anseo thíos tá forbhreathnú céim ar chéim ar an bpróiseas:
1. Riachtanais fheidhmiúla a thuiscint
Gnéithe Rialaithe: Sainaithin na riachtanais rialaithe mar Ardaitheoir, Stad Íochtarach, Stad Éigeandála agus Rialú Cumhachta.
Foinse Cumhachta: Smaoinigh an bhfuil sé faoi thiomáint ceallraí, AC plugáilte isteach, nó córas hibrideach.
Caighdeáin Sábháilteachta: Cinntiú go gcomhlíontar caighdeáin sábháilteachta leictreacha agus innealra ábhartha (m.sh. IEC, NFPA 70E).
2. Roghnaigh na comhpháirteanna
Comhpháirteanna rialaithe: Roghnaigh míreanna cosúil le rásanna sealaíochta, teagmhálaithe, PLCanna (má úsáidtear iad), lasca, agus cnaipí brú.
Comhpháirteanna Cumhachta: Cuir san áireamh scoradáin chiorcaid, fiúsanna, claochladáin, agus bloic dáilte cumhachta.
Comhpháirteanna sábháilteachta: Cnaipí stad éigeandála, rásanna sealaíochta sábháilteachta, agus aláraim.
Cónascairí agus Sreangú: Cinntigh go bhfuil bloic chríochfoirt chuí agus faireoga iontrála cábla le haghaidh sreangú slán.
3. Leagan Amach Dearaidh
Suíomh Comhpháirte:
Cuir comhpháirteanna ardvoltais (m.sh., scoradáin chiorcaid, fiúsanna) ar thaobh amháin, ar shiúl ó chomhpháirteanna rialaithe ísealvoltais.
Comhpháirteanna grúpa bunaithe ar fheidhmiúlacht (m.sh. feistí rialaithe le chéile, feistí cumhachta le chéile).
Suiteáil comhpháirteanna sábháilteachta cosúil le cnaipí r-stad agus aláraim in áiteanna atá inrochtana go héasca.
Imrithe:
Spásáil chuí a choinneáil le haghaidh diomailt teasa agus chun rialacháin sábháilteachta leictreachais a chomhlíonadh.
Cinntigh go leor imréitigh le haghaidh uirlisí agus méara le linn suiteála nó cothabhála.
Inrochtaineacht:
Ba chóir go mbeadh rochtain ar chomhpháirteanna a úsáidtear go minic (m.sh. lasca, scoradáin) ón tosaigh.
Is féidir comhpháirteanna atá coigeartaithe go hannamh (m.sh. claochladáin) a chur níos doimhne nó níos ísle sa bhosca.
4. Cúrsaí sreangaithe
Ródú cábla:
Sreangú cumhachta agus rialaithe ar leithligh chun cur isteach a íoslaghdú.
Bain úsáid as duchtanna sreinge lipéadaithe nó tráidirí cábla le haghaidh ródú eagraithe.
Talamh:
Cinntigh go bhfuil na páirteanna agus na comhpháirteanna miotalacha go léir bunaithe i gceart.
Cuir stiall teirminéil tiomnaithe le haghaidh naisc talún san áireamh.
Naisc:
Bain úsáid as bloic chríochfoirt le haghaidh naisc slán agus modúlach.
Roghnaigh cónaisc atá rátaithe don voltas agus don ualaí reatha.
5 Bainistíocht Teirmeach
Aeráil nó fuarú leordhóthanach a sholáthar (m.sh. lucht leanúna, gaothairí) chun róthéamh comhpháirteanna cosúil le rásanna sealaíochta agus teagmhálaithe a sheachaint.
6. Lipéadú agus Doiciméadú
Lipéadaigh go soiléir na comhpháirteanna, na críochfoirt agus an sreangú go léir le haghaidh sainaithint éasca.
Cuir léaráid scéimreach ar fáil taobh istigh den bhosca rialaithe le haghaidh fabhtcheartaithe.
7. Dearadh fisiciúil agus struchtúrach
Gléasta:
Bain úsáid as ráillí din le haghaidh comhpháirteanna beaga a fheistiú.
Cinntigh go ndéantar comhpháirteanna níos troime a bhooláil go daingean ar struchtúr an bhosca.
Ábhar imfhálaithe:
Roghnaigh imfhálú láidir, inslithe, nó miotalach le rátálacha IP a oireann don chomhshaol (m.sh., IP65 le haghaidh úsáide lasmuigh).
Doras sábháilteachta:
Cuir doras faoi ghlas agus b'fhéidir fuinneog thrédhearcach le haghaidh monatóireachta gan oscailt.
Trí na céimeanna seo a leanúint, comhlíonfaidh an bosca rialaithe leictreach riachtanais sábháilteachta agus oibríochtúla agus ag an am céanna leagan amach glan agus gairmiúil a choinneáil.
